一般用于工厂或较大建筑物的通风换气，它既可输入气体，也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m³ 。气体温度不得超过80°C
T4-72型离心风机No.3～6出风口位置为0°～225°，间隔为45°，传动方式为A式传动；No.7～20出风口位置为0°、90°、180°，其中N07～12传动方式为C式或E式传动，No.16、No.20传动方式为B式传动。风机可制成右旋和左旋两种型式。从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

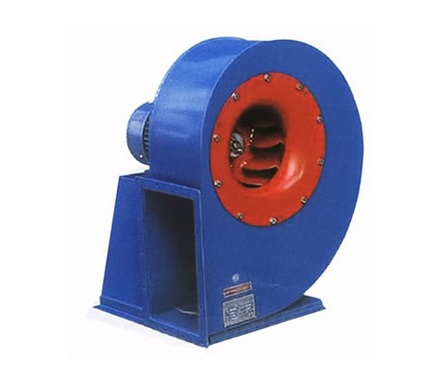

T4-72型离心风机No.3-6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；No.7-20除具有上述部分外，还有传动部分等。叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。机壳做成二种不同型式。No.3-12机壳作为整体，不能拆开。No.16、No.20的机壳制三开成式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为两半，用螺栓连接。进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、带轮组成。
|
机号 |
转速r/min |
全压Pa |
流量m3/h |
功率 KW |
电机型号 |
|
2.8A |
2900 |
606-994 |
1131-2356 |
1.5 |
Y90S-2 |
|
3.2A |
2900 |
792-1300 |
1688-3517 |
2.2 |
Y90L-2 |
|
3.2A |
1450 |
198-324 |
844-1758 |
1.1 |
Y90S-4 |
|
3.6A |
2900 |
989-1758 |
2664-5268 |
3 |
Y100L-2 |
|
3.6A |
1450 |
247-393 |
1332-2634 |
1.1 |
Y90S-4 |
|
4A |
2900 |
1320-2014 |
4012-7419 |
5.5 |
Y132S1-2 |
|
4A |
1450 |
329-501 |
2006-3709 |
1.1 |
Y90S-4 |
|
4.5A |
2900 |
1673-2554 |
416-634 |
7.5 |
Y132S2-2 |
|
4.5A |
1450 |
5712-10562 |
2856-5281 |
1.1 |
Y90S-4 |
|
5A |
2900 |
2019-3187 |
7728-15455 |
15 |
Y160M2-2 |
|
5A |
1450 |
502-790 |
3864-7728 |
2.2 |
Y100L1-4 |
|
6A |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
|
6A |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
|
6D |
1450 |
724-1139 |
6677-13353 |
4 |
Y112M-4 |
|
6D |
960 |
317-498 |
4420-8841 |
1.5 |
Y100L-6 |
|
8D |
1450 |
1490-2032 |
15826-29344 |
18.5 |
Y180M-4 |
|
8D |
960 |
651-887 |
10478-19428 |
5.5 |
Y132M2-6 |
|
8D |
730 |
376-512 |
7968-14773 |
3 |
Y132M-8 |
|
10D |
1450 |
2532-3202 |
40441-56605 |
55 |
Y250M-4 |
|
10D |
960 |
1104-1395 |
26775-37476 |
18.5 |
Y200L1-6 |
|
10D |
730 |
637-805 |
20360-28497 |
7.5 |
Y160L-8 |
|
12D |
960 |
1593-2013 |
46267-64759 |
45 |
Y280S-6 |
|
12D |
730 |
919-1160 |
35182-49244 |
18.5 |
Y225S-8 |
|
6C |
2240 |
1733-2734 |
10314-20628 |
15 |
Y160L-4 |
|
6C |
2000 |
1380-2176 |
9205-18418 |
11 |
Y160M-4 |
|
6C |
1800 |
1116-1760 |
8288-17056 |
7.5 |
Y132M-4 |
|
6C |
1600 |
881-1389 |
7367-14734 |
5.5 |
Y132S-4 |
|
6C |
1250 |
537-846 |
5756-11511 |
3 |
Y100L2-4 |
|
6C |
1120 |
431-679 |
5157-10314 |
2.2 |
Y100L1-4 |
|
6C |
1000 |
344-541 |
4605-9209 |
2.2 |
Y100L1-4 |
|
6C |
900 |
278-438 |
4144-8288 |
1.5 |
Y90L-4 |
|
6C |
800 |
220-346 |
3684-7367 |
1.1 |
Y90S-4 |
|
8C |
1800 |
3143-3032 |
19646-25240 |
30 |
Y200L1-2 |
|
8C |
1800 |
2920-2302 |
28105-36427 |
37 |
Y200L2-2 |
|
8C |
1600 |
2478-2390 |
17463-22435 |
22 |
Y180M-2 |
|
8C |
1600 |
1816-2303 |
24982-32380 |
30 |
Y200L1-2 |
|
8C |
1250 |
1106-1507 |
13643-25297 |
11 |
Y160M-4 |
|
8C |
1120 |
1166-1209 |
12224-15705 |
7.5 |
Y132M-4 |
|
8C |
1120 |
887-1124 |
17487-22666 |
11 |
Y160M-4 |
|
8C |
1000 |
929-963 |
10914-14022 |
5.5 |
Y132S-4 |
|
8C |
1000 |
707-895 |
15614-20237 |
7.5 |
Y132M-4 |
|
8C |
900 |
752-779 |
9823-12620 |
4 |
Y112M-4 |
|
8C |
900 |
572-725 |
14052-18213 |
5.5 |
Y132S-4 |
|
8C |
800 |
452-615 |
8732-16190 |
3 |
Y100L2-4 |
|
8C |
710 |
468-485 |
7749-9956 |
2.2 |
Y100L1-4 |
|
8C |
710 |
356-450 |
11085-14368 |
3 |
Y100L2-4 |
|
8C |
630 |
280-381 |
6876-12749 |
2.2 |
Y100L1-4 |
|
10C |
1250 |
1877-2373 |
34863-48797 |
37 |
Y225S-4 |
|
10C |
1120 |
1505-1902 |
31237-43722 |
30 |
Y200L-4 |
|
10C |
1000 |
1199-1514 |
27890-39038 |
18.5 |
Y180M-4 |
|
10C |
900 |
970-1225 |
25101-35134 |
15 |
Y160L-4 |
|
10C |
800 |
766-967 |
22312-31230 |
11 |
Y160M-4 |
|
10C |
710 |
603-761 |
19082-27717 |
7.5 |
Y132M-4 |
|
10C |
630 |
475-599 |
17571-24594 |
5.5 |
Y132S-4 |
|
10C |
560 |
375-473 |
15618-21861 |
4 |
Y112M-4 |
|
10C |
500 |
299-377 |
13945-19519 |
3 |
Y100L2-4 |
|
12C |
1120 |
2172-2746 |
53978-75552 |
75 |
Y280S-4 |
|
12C |
1000 |
1969-2185 |
48195-60397 |
45 |
Y225M-4 |
|
12C |
1000 |
1729-1859 |
63953-67457 |
55 |
Y250M-4 |
|
12C |
900 |
1399-1767 |
43375-60712 |
37 |
Y250M-6 |
|
12C |
800 |
1376-1395 |
38556-41973 |
22 |
Y200L2-6 |
|
12C |
800 |
1104-1321 |
45391-53966 |
30 |
Y225M-6 |
|
12C |
710 |
869-1097 |
34218-47895 |
18.5 |
Y200L1-6 |
|
12C |
630 |
684-883 |
30362-42498 |
15 |
Y180L-6 |
|
12C |
560 |
673-682 |
26989-29381 |
7.5 |
Y160M-6 |
|
12C |
560 |
540-646 |
31774-37776 |
11 |
Y160L-6 |
|
12C |
500 |
430-543 |
24097-33728 |
7.5 |
Y160M-6 |
|
12C |
450 |
434-440 |
21687-23610 |
4 |
Y132M1-6 |
|
12C |
450 |
348-417 |
25532-30356 |
5.5 |
Y132M2-6 |
|
12C |
400 |
275-347 |
19278-26983 |
3 |
Y132S-6 |
